A41H/Y彈簧微啟封閉式高壓安全閥

所屬類別：安全閥系列

產品名稱：A41H/Y彈簧微啟封閉式高壓安全閥

產品標簽：A41H彈簧微啟封閉式高壓安全閥,A41Y彈簧微啟封閉式高壓安全閥

更新時間：2021/2/17 21:35:02

訪問統計：

A41H彈簧微啟封閉式高壓安全閥產品概述

A41Y-160/320C型彈簧微啟封閉式高壓安全閥（碳鋼安全閥）適用于工作溫度≤200℃的空氣、氮?dú)浠旌蠚獾冉橘|(zhì)的設備和管路上A41Y160P/R、A42Y-320P/R型彈簧微啟封閉式高壓安全閥（不銹鋼安全并）適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

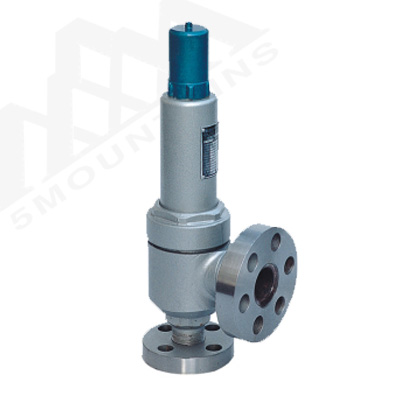

A41Y彈簧微啟封閉式高壓安全閥

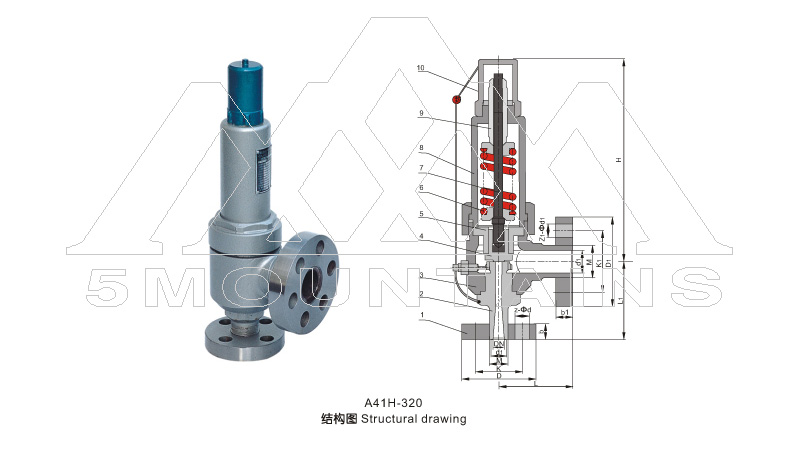

A41H/Y彈簧微啟封閉式高壓安全閥外形尺寸和連接尺寸

號	公稱通徑 DN	do	d	M	D	K	Z-φd	b	d1	C	M1	D1	K1	Z1-φd	b1	L	L1	≈H
A41Y-160	15	8	20	M24×2	95	60	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	28	M33×2	105	68	3-18	20	40	47	M52×2	165	115	6-26	28	130	135	314
	32	15	37	M42×2	115	80	4-18	22	50	59	M64×3	165	115	6-26	32	150	150	390
	40	20	47	M52×2	165	115	6-26	28	65	74	M80×3	200	145	6-29	40	180	165	495
	50	25	59	M64×3	165	115	6-26	32	80	94	M100×3	225	170	6-33	45	190	190	510
A41Y-320	15	8	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	32	M36×2	110	75	3-18	22	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	35	M42×2	115	80	4-18	22	40	47	M52×2	165	115	6-26	28	130	135	314
	32	14	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	390
	40	18	58	M64×3	165	115	6-26	32	65	74	M80×3	200	145	6-29	40	180	165	495
	50	23	70	M80×3	200	145	6-29	40	80	94	M100×3	225	170	6-33	45	190	190	510
A41Y-400	32	15	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	397
