A41Y彈簧微啟(單法蘭)高壓安全閥

所屬類別：安全閥系列

產品名稱：A41Y彈簧微啟(單法蘭)高壓安全閥

產品標簽：A41Y-160/320彈簧微啟封閉式高壓安全閥,A41Y-320P/R型彈簧微啟封閉式高壓安全閥

更新時間：2021/2/17 21:47:17

訪問統(tǒng)計：

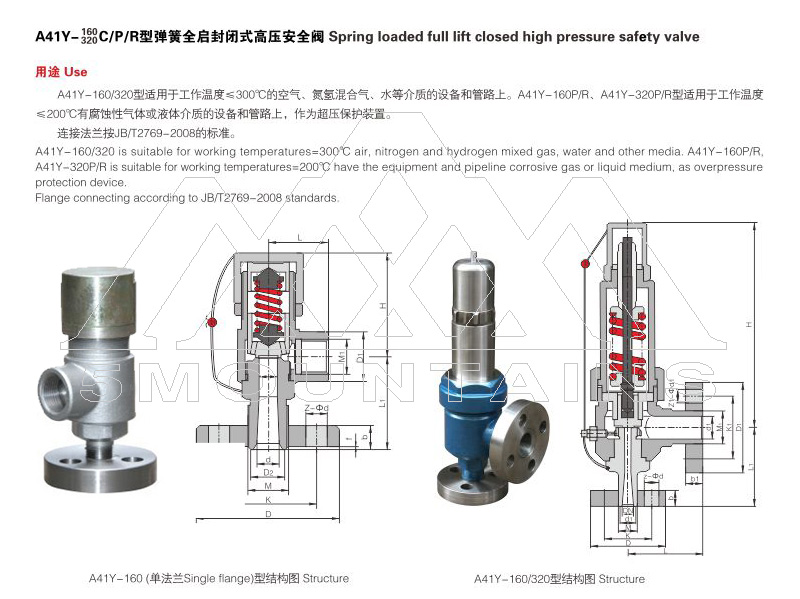

彈簧微啟封閉式高壓安全閥(A41H、A22H)簡介

A41Y-160/320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃的空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/R、A41Y-320P/R型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。

彈簧微啟封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。

A41H/Y彈簧微啟單法蘭高壓安全閥主要零部件材料

NO.

Name of part

A41Y-160 A41Y-320Materials

A41Y-160P A41Y-320PMaterials

A41Y-160R A41Y-320R Materials

Flange

35/35CrMoA

2Cr13

1Cr18Ni9Ti

Nozzle

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Body

35/40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Disc

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Guide sleeve

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Spring

50CrVA

50CrVACoated Teflon

Stem

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Bonnet

ZG230-450

1Cr18Ni9Ti

Adjusting bolt

2Cr13

Cap

ZG200-400

1Cr18Ni9Ti

主要連接尺寸

Type	(DN)	do	d	M	D	K	Z- d	b	d1	M1	D1	k1	Z1- d1	b1	L	L1	H
A41Y-160(	15	8	20	M24 2	95	60	3-18	20	/	M33 2	36	/	/	/	50	80	85
	20	10	25	M27 2	95	60	3-18	20	/	M33 2	48	/	/	/	50	80	85
	25	12	28	M33 2	105	68	3-18	20	/	M33 2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	15	8	20	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	20	10	27	M33 2	105	68	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	25	12	28	M33 2	105	68	3-18	20	50	M64 3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42 2	115	80	4-18	22	50	M64 3	165	115	6-26	32	130	135	285
	40	20	47	M52 2	165	115	6-26	28	65	M80 3	200	145	6-29	40	165	165	350
	50	25	58	M64 3	165	115	6-26	32	80	M100 3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	15	8	27	M33 2	105	68	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	20	10	30	M36 2	110	75	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	25	12	35	M42 2	115	80	4-18	22	50	M64 3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48 2	135	95	4-22	25	50	M64 3	165	115	6-26	32	130	135	285
	40	20	58	M64 3	165	115	6-26	32	65	M80 3	200	145	6-29	40	165	115	350
	50	25	70	M80 3	200	145	6-29	40	80	M100 3	225	170	6-33	50	165	165	380
